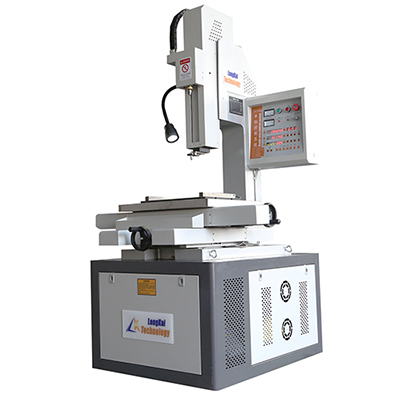

| 产品简介：电火花穿孔机,适用于加工不锈钢、淬火钢、硬质合金、铜、铝等各种导电材料。该机床能用于加工快走丝线切割的穿丝孔、油嘴油泵喷油孔、化织喷丝板的喷丝孔、液压气动元件的油路孔、滤板、筛板的群孔、发动机中的冷却散热孔等各种传统加工方法难于加工的深小孔，该机床在国内拥有广大的用户。 |
|---|
性能特点
◆能加工孔径Φ0.3～Φ4.0mm，深径比能达300：1以上。
◆加工速度每分钟可达5～40mm，伺服行程300，能使用超长电极管，节药电极管15%。
◆能加工不锈钢、淬火钢、硬质合金、铜、铝等各种导电材料
◆能直接从斜面、曲面穿入
◆伺服升降采用双直线导轨，电动升降，保证了产品的加工精度和速度
◆主轴采用双速控制模式，使回退速度比加工速度快一倍，加工时紧密跟踪，实现细电极，高效稳 定加工
◆床身设有水泵压力观察窗，使观察和调节水泵压力更加方便、简单
◆工作台X、Y.轴配有光栅数显，操作精准
技术参数
项目内容 | 性能参数 | |
参数规格 | 机床规格 | DZ703 |
X/Y轴行程(mm) | 400×300 | |
Z轴行程(mm) | 300 | |
主轴二次行程(mm) | 360 | |
台面尺寸(mm) | 420X320 | |
工作台承重(kg) | 200 | |
外形尺寸(mm) | 1300X1200X1800 | |

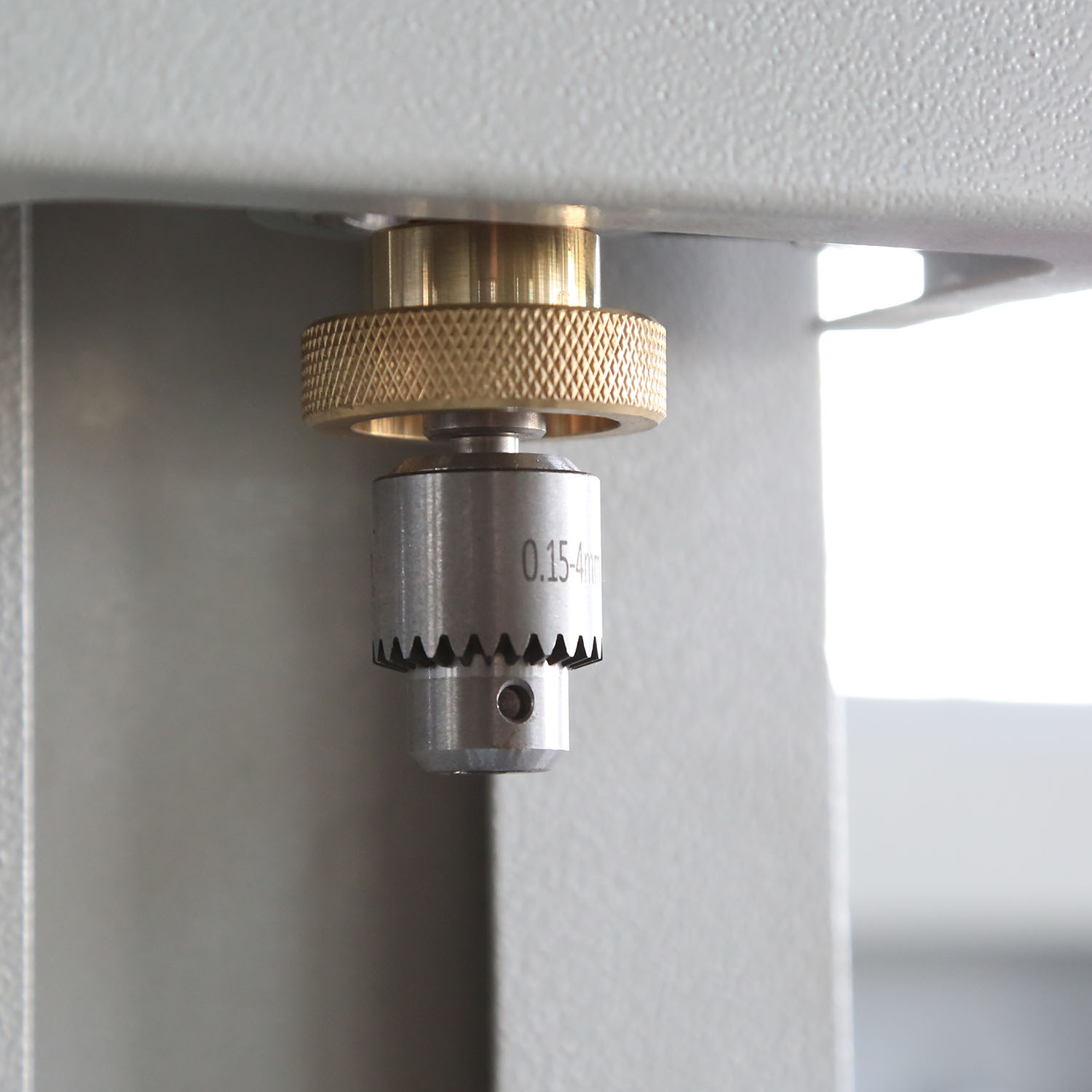

电极装夹直径范围(mm) | Ø0.3 - Ø3.0 | |
整机重量(kg) | 700 | |
工作液 | 自来水/蒸馏水 | |
工作液桶容量（L） | 45 | |
加工指标 | 加工深度(mm) | 0-300 |
最大深径比 | 300:1 | |
最大加工速度(mm/min) | 60 | |
最大加工电流(A) | 30 | |
最大消耗功率(KVA) | 3.6 | |
工作压力(Mpa) | 8 | |
电源输入方式(V/HZ) | 380/50 | |
配置情况 | X/Y轴控制 | 光栅数显 |
Z轴控制 | 细分步进电机控制 | |
二次行程控制方式 | 交流减速电机控制 | |

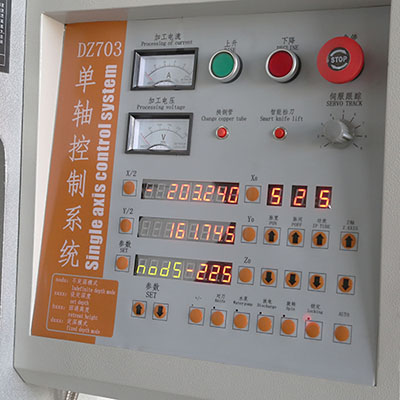

数显 | 三轴数显 | |
过滤方式 | 可更换间隙式 | |
水泵 | 专用柱塞泵 | |
滚珠丝杆 | 台湾 | |
直线导轨 | 台湾 | |

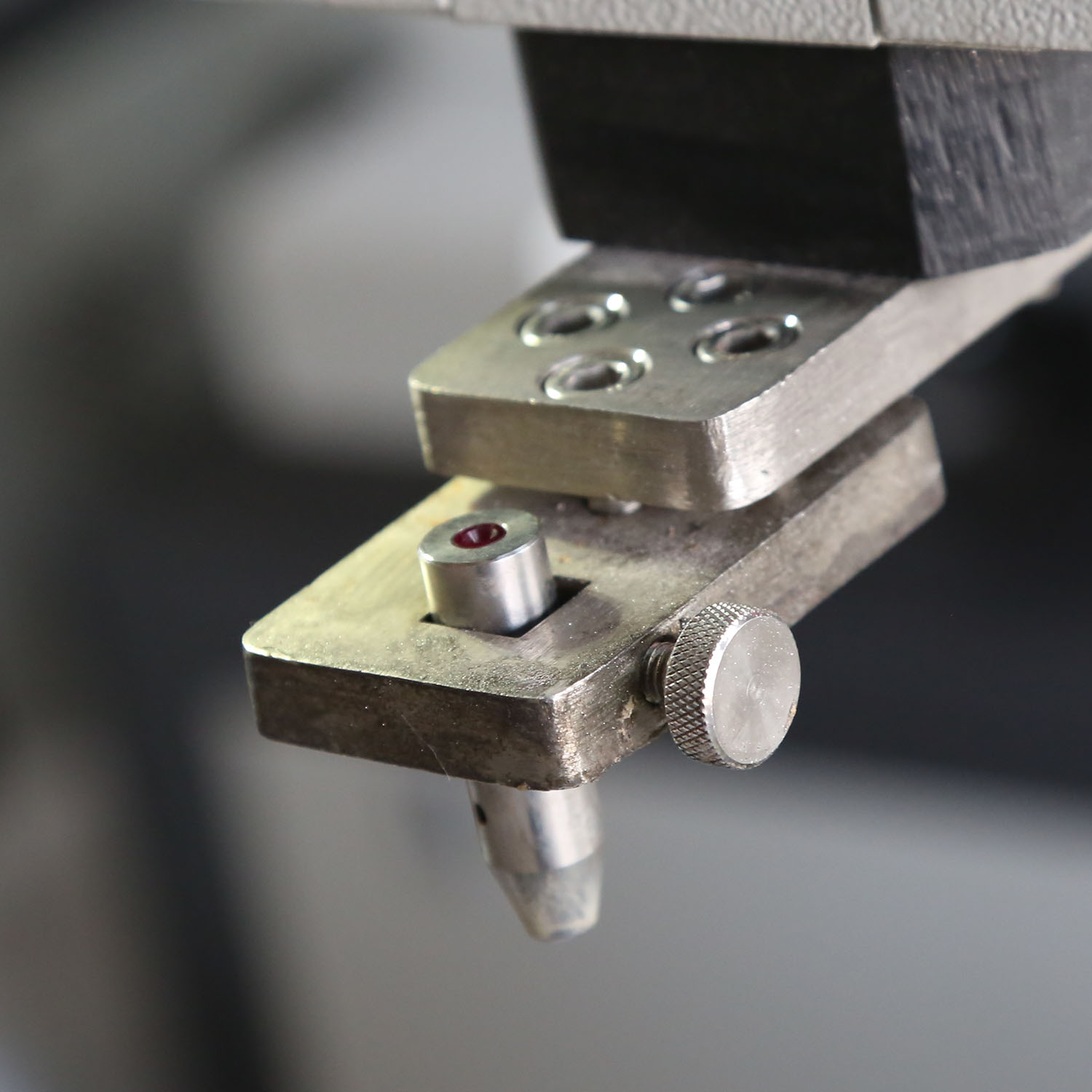

导向板 | 台湾 | |
电机旋转头 | 台湾 （钨钢材料） | |
大理石 | 苏州 | |
光栅尺 | 广东 | |
变压器 | 常州（3.6KW增强型） | |
电阻 | 苏州 300W超大型无感电阻 | |
