| 产品简介：高效率快走丝线切割是集机床电器，高频电源，伺服控制与图形编程为一体，实现了高效率，高精度，高光洁度,简便的加工控制，大幅提高快走丝机床的加工水平。机床换向采用变频器柔性换向,可以任意调节运丝滚筒速度，从而提高工件光洁度。,高效(切割效率可达每小时7000到8000平方毫米) 是普通机床切割效率的2倍,节能(机床每小时能耗0.85度电)相对普通机床节能50%,环保(机床环保水罩防止工作液外溅,采用高压过滤水箱工作液可以30个工作日更换一次,大大提高工作时间,及降低排污次数。机床电器部分全部安装在控制柜内防水处理，供油全部用手动压油泵集成供油。 |
|---|
高效率快走丝线切割是集机床电器，高频电源，伺服控制与图形编程为一体，实现了高效率，高精度，高光洁度,简便的加工控制，大幅提高快走丝机床的加工水平。机床换向采用变频器柔性换向,可以任意调节运丝滚筒速度，从而提高工件光洁度。,高效(切割效率可达每小时7000到8000平方毫米) 是普通机床切割效率的2倍,节能(机床每小时能耗0.85度电)相对普通机床节能50%,环保(机床环保水罩防止工作液外溅,采用高压过滤水箱工作液可以30个工作日更换一次,大大提高工作时间,及降低排污次数。机床电器部分全部安装在控制柜内防水处理，供油全部用手动压油泵集成供油。
产品特点
1. 选用配对无间隙轴承，提高精度。
2. 选用优质滚珠丝杆
3. 采用镶钢导轨
4. 良好的装配工艺要求
5.采用变频器，可以任意调节运丝滚筒速度，从而提高工件光洁度
6.常规加工效率可达150mm²/min
技术参数
序号 | 项目 | 参数 |
1 | 机型 | 国标35；快走丝 |
2 | 电器电柜形式 | 立柜 |
3 | 导轨 | 镶钢导轨 |
4 | 丝杠形式 | 滚珠丝杠 |
5 | XYUV运动电机形式 | 反应式步进电机 |
6 | 运丝电机工作方式 | 变频器调速1~12m/s |
7 | 机床防护 | 环保防护罩 |
8 | 运动轴运动分辨率 | 0.001mm |
9 | 工作台尺寸 | 380X630mm |
10 | X、Y轴向行程 | 350X450mm |
11 | U、V轴行程 | ±35×±35mm |
12 | 加工锥度/加工厚度 | ±6°/80mm |
13 | 较大直线切割厚度 | 400mm（Z轴手动升降） |
14 | 控制方式 | 4轴联动 |
15 | 较大承载重量 | 250kg |
16 | 较大加工电流 | 8A |
17 | 较大加工效率Cr12,H=60mm | ≥180 mm²/m |
18 | 表面粗糙度（直线切割，H≤40mm） | Ra≤2.0μm |
19 | 切割精度Cr12,H=40mm | ≤0.01mm |
20 | 储丝筒径向跳动 | ≤0.02mm |
21 | 钼丝直径范围 | 0.12~0.22mm |
22 | 储丝筒储丝量 | 250m |
23 | 钼丝损耗Cr12,H=40mm | ≤0.02mm /300000mm² |
24 | 切割电源 | 无阻高频电源系统 |
25 | 操作系统 | Windows XP |
26 | 控制系统 | AUTOCUT |
27 | 通讯接口 | LAN、RS232、USB |
28 | 操作功能 | 绘制或CAD图形导入 |
29 | 工作液箱容积 | 55L |
30 | 工作液过滤方式 | 滤网过滤 |
31 | 整机重量 | 1200 kg |
32 | 主机外形尺寸 | 1650x1250x1700mm |
33 | 电柜尺寸 | 730×630×1220mm |
34 | 电器额定功率 | ≤2kW |

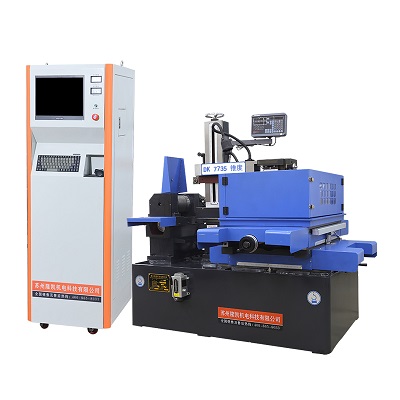

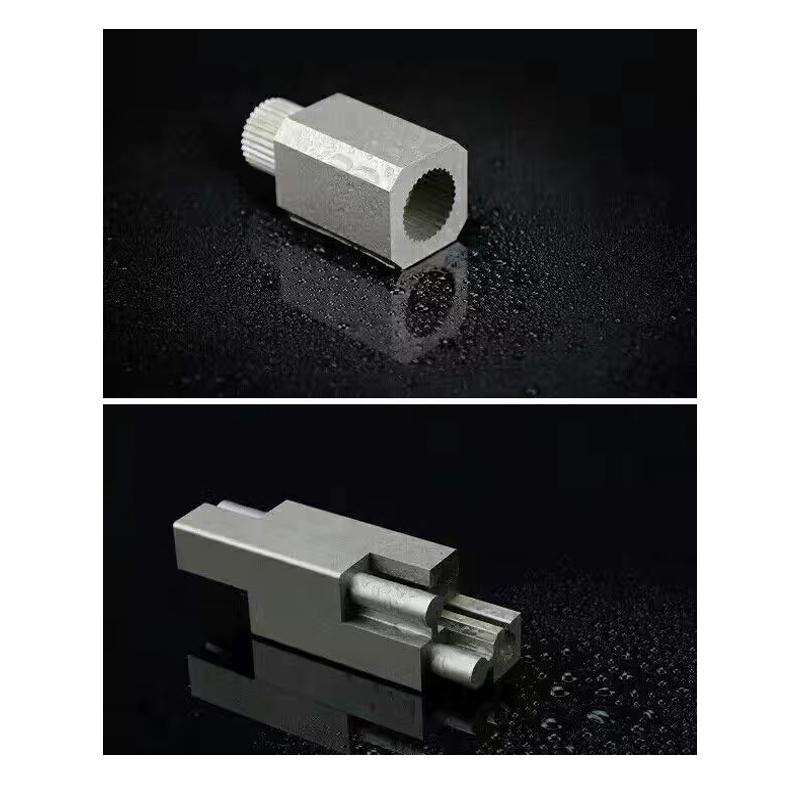

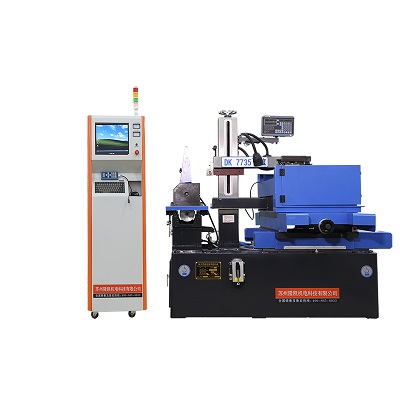

产品图片
