在日常生活，我们随处可见带有孔状的日用品，以及很多机械设备的零部件都是孔状的，这些都是由一种专业的设备生产加工出来的，这种设备就是穿孔机。

　　1.穿孔机的定义

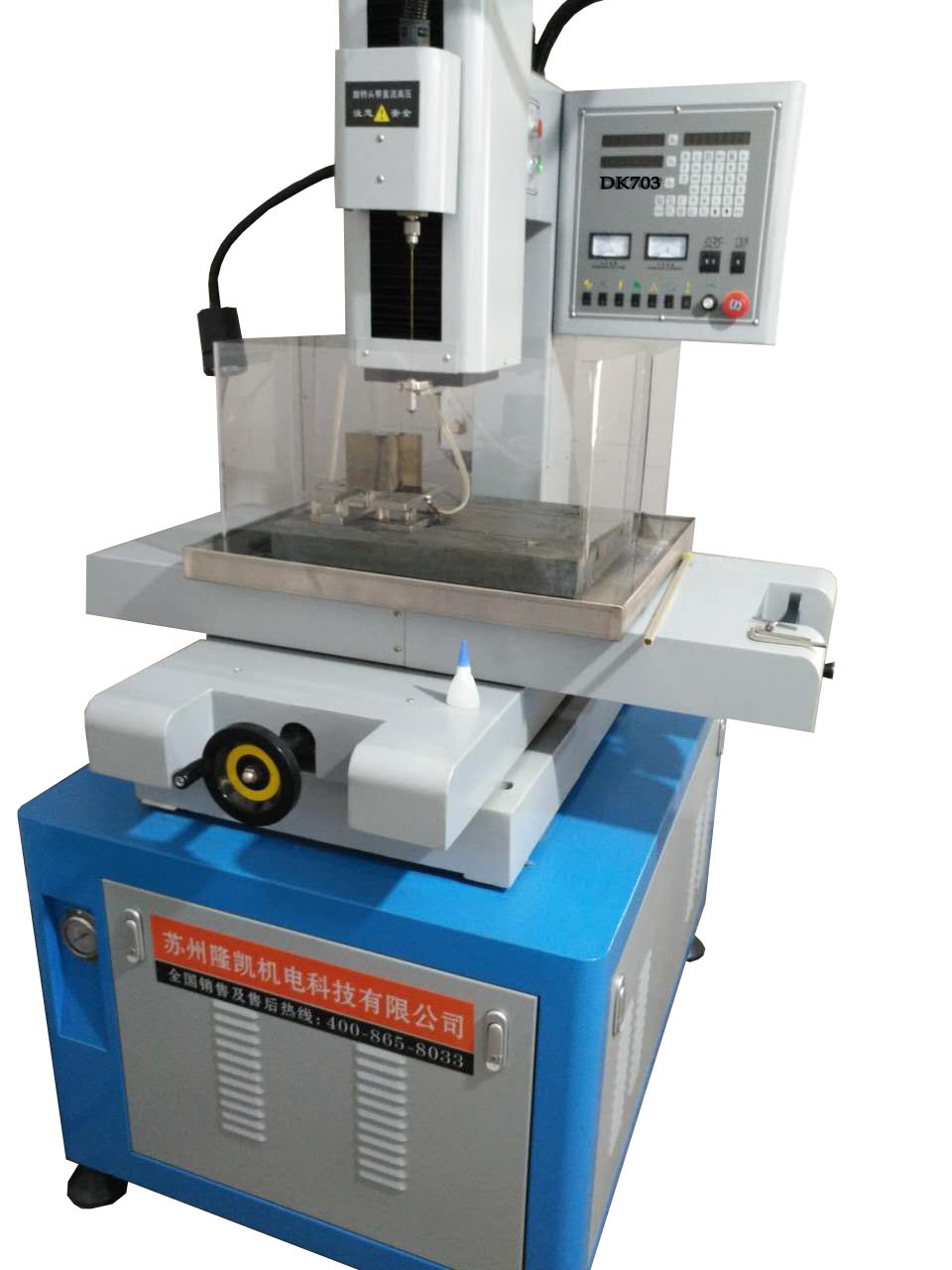

　　穿孔机也叫电火花穿孔机、打孔机、小孔机、细孔放电机，其工作原理是利用连续上下垂直运动动的细金属铜管(称为电极丝)作电极，对工件进行脉冲火花放电蚀除金属成型。

　　2.穿孔机的分类

　　穿孔机设备根据应用的介质不同大致分为两种，一种是液体穿孔机，由于液体加工时要通过铜棒小孔，可能堵塞铜棒小孔，所以可加工0.15mm的细孔。深度也只能加工20mm。是普遍应用的，另外一种是气体穿孔机，经过铜棒小孔的介质采用的是气体，所以不易被堵塞，可加工更精密的小孔。

　　3.穿孔机的结构组成

　　穿孔机是由主传动、前台、机架、和后台四大部分相互配合完成打孔过程。主传动一般由猪电机或主电极+变速箱组成。前台设备一般包括受斜槽、导管和推钢机组成。机架中包括扎锟和导向设备(导盘或导板)。后台设备主要包括心锟、毛管回送锟道、顶杆小车、顶杆小车的止推座及将毛管从穿孔机组运送到扎锟机组的运输设备。

　　

　　4.主传动方式及特点

　　穿孔机的主传动电机可以使用直流电机或交流电机。直流电机一般通过传动轴直接与扎锟链接，而交流电机则通过减速机和传动轴与扎锟链接。穿孔机使用的接轴有万向接轴和十字头接轴。十字头接轴具有良好的调节性能，无论在水平面和垂直平面内都可以产生相对的角位移。

　　5.穿孔机的工作原理

　　穿孔机与电火花线切割机床、成型机不同的是，它电脉冲的电极是空心铜棒，介质从铜棒孔中间的细孔穿过，起冷却和排屑作用。电极与金属间放电产生高温腐蚀金属达到穿孔的目的，用于加工超硬钢材、硬质合金、铜、铝及任何可导电性物质的细孔。

　　材料移动到自动打孔机摄像头扫描区域，摄像头扫描到图像之后进行处理并给控制部分信号，控制部分收到信号之后，进一步的处理并控制传动部分动作，使冲头在平面上的X轴，Y轴走位，完成走位动作之后气动部分开始工作，电磁阀控制气缸进行冲孔动作。自动打孔机打印刷定位孔，整个动作一气呵成，快速，准确，效率高。

　　6.穿孔机的用途

　　用于加工超硬钢材、硬质合金、铜、铝及任何可导电性物质的细孔。可加工0.015mm的小孔，也可加工带有锥度的小孔，电火花穿孔机被广泛使用在精密模具加工中，一般被当作电火花线切割机床的配套设备，用于电火花线切割加工的穿丝孔、化纤喷丝头、喷丝板的喷丝孔、滤板、筛板的群孔、发动机叶片、缸体的散热孔、液压、气动阀体的油路、气路孔等。
